Control de bateria del Bios y Clear CMOS en Netbook G5 sin sacar la placa

Algunas veces puede llegar a ser molesto sacar la placa madre, quitando conectores, flex, etc para medir la tension de la bateria de litio de la BIOS, veremos algunos tips que les haran la vida un poco mas facil a los tecnicos de estas netbook

Como siempre digo a algunos les puede parecer una tonteria a otros no tanto, cada uno sirvase a su gusto.

CLEAR CMOS

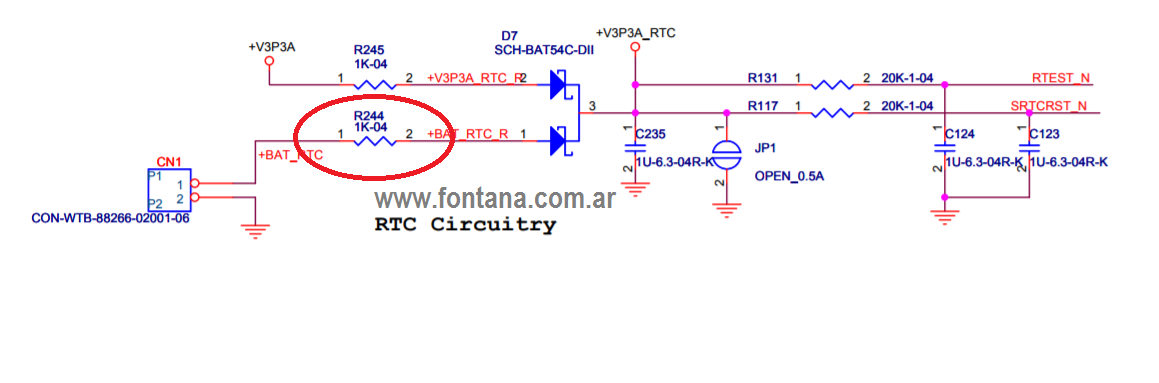

En primer lugar estudiaremos un poco el circuito RTC o (real time clock) que nos brinda la hora exacta mediante su circuiteria que mostraremos a continuación:

En el circulo del lado derecho veremos un par de contactos denominados JP1, este contacto posee 2 estados:

ABIERTO: NORMAL
CERRADO (cortocircuito): CMOS CLEAR (borrado de memoria)

El principal inconveniente es que estos contactos se ubican en la parte posterior de la placa madre.  Pero veremos un metodo mas facil de como resetear la CMOS

Para entendernos mejor, posicionamos la Netbook como veremos en la siguiente imagen.





Como se menciona en la imagen realizamos corto-circuito entre D7 (pin 3) y masa por aproximadamente 3 – 5 segundos y habremos restablecido los valores por defecto del BIOS sin quitar la bateria/pila del BIOS.



Control de Tensión de Batería/pila del BIOS

Tomando como referencia la posicion anteriormente mencionada de la Netbook, y sin sacar la placa nos centraremos esta vez en la parte izquierda del esquematico mas precisamente en la resistencia R244.



Obteniendo el valor de tension dado entre el pin 1 de la resistencia R244 y MASA, es donde podremos medir la tension de la bateria de la BIOS , la cual es mencionada en el esquematico como +BAT_RTC.





Dejo por aquí el esquemático para aquellos que les queden dudas:

Contraseña: www.FONTANA.com.ar





16 comentarios sobre “Control de bateria del Bios y Clear CMOS en Netbook G5 sin sacar la placa”

  1. Hola cristian, te consulto me esta pasando con una netbook que agota las pilas del bios, ya le cambie 2 y al agotarse queda la pantalla en negro y no inicia, tenes idea que puede ser?

  2. Cristian me surgió una duda, en el esquematico del ef10mix se puede apreciar que del soc ValleyView sale un bus sata que tiene comunicación con el puerto ngff usado por la antena de tda. Eso quiere decir que si se reemplaza esa placa por un disco m.2 (en key m o b, no recuerdo bien), se lo puede usar como dispositivo de almacenamiento? Más allá de si puede ser booteable lo que sería un golazo teniendo uno de poca capacidad tirado por ahí

  3. Cristian me surgió una duda, estaba revisando el esquemático del SOC ValleyView y se puede apreciar que un bus sata se conecta con el puerto ngff usado por la plaquita de la tda. Eso quiere decir que si se reemplaza la placa de la tda por un disco m.2 (en configuración m o b, no recuerdo), se lo podría utilizar? Más allá de dispositivo de booteo (lo cual sería genial teniendo uno de baja capacidad tirado por ahí)

  4. Ni ahí se soluciona lo del secure boot con esto verdad? Disculpa, justo estaba leyendo tu post del 2016 sobre eso porque estoy con ese problema.

    Saludos y gracias por tus posts, son muy interesantes!

  5. Estoy leyendo tu Pagina , varios articulos y son una joya . La voy a Recomendar. Muchas gracias por tu tiempo que tienes que poner para hacer cada post y contestar preguntas.
    A proposito , en este caso , es posible soldar una bateria auxiliar externa para q no se corte. Tengo la que me han dado en la escuela con chip y por defecto de la pila tengo que esperar ir a la escuela cuando se corta el fin de semana. Le han cambiado la pila , pero supongo que mal porque vuelve a pasar y debo esperar al lunes , (en este caso a febrero porque estan de vacaciones) para validar (es mia legalmente) Gracias respondas esto o no.

    1. Hola Tamara, lo que puedes hacer es colocarle una bateria nueva y mas grande, puedes probar con la CR2016 o la CR2032, esta ultima es algo mas grande pero durara mucho mas. Le sueldas en ambas caras de la bateria un par de cables y luego enfundas la bateria en un termocontraible la acomodas bien dentro de la netbook y problema solucionado. Si mantienes la netbook enchufada aminoraras la descarga de esta bateria. Si quieres que a pesar que se descargue la bateria siga funcionando deberas reflashearla e instalar un soft que actualice la hora y fecha actual al iniciar el sistema operativo (de lo contrario tendras errores al navegar en internet debido al falso vencimiento hacia atras de certificados de las paginas seguras (SSL)). Un saludo
